射頻集成電路在現代無線通信、雷達和物聯網等領域扮演著核心角色。其中，橫向擴散金屬氧化物半導體（LDMOS）因其高功率、高效率和高線性度等優點，已成為射頻功率放大器的主流器件之一。隨著工作頻率的提升和電源電壓的加大，LDMOS的擊穿問題日益凸顯，直接影響電路的可靠性和壽命。因此，設計適用于射頻集成電路的抗擊穿LDMOS至關重要。本文將探討其設計原理、關鍵技術和優化策略。

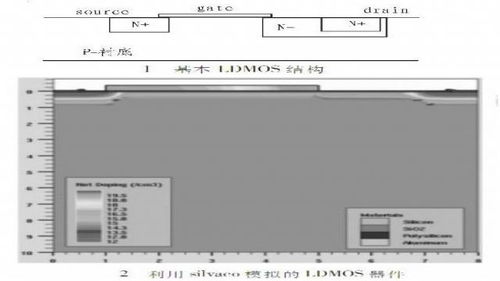

理解LDMOS的擊穿機制是設計的基礎。擊穿通常分為兩種類型：雪崩擊穿和熱載流子擊穿。在射頻應用中，高電壓擺動可能導致器件內部電場集中，引發雪崩倍增效應；高頻操作下，熱載流子注入柵氧化層會降低器件穩定性。抗擊穿設計的核心在于優化電場分布，降低峰值電場強度。這可以通過調整器件結構參數實現，例如增加漂移區長度、采用階梯摻雜或RESURF（降低表面電場）技術。RESURF技術通過引入輕摻雜漂移區，使電場在水平方向更均勻分布，從而提升擊穿電壓。實驗表明，合理應用RESURF可將擊穿電壓提高30%以上。

工藝優化是抗擊穿設計的關鍵環節。在射頻集成電路中，LDMOS常與CMOS工藝集成，因此需兼容標準流程。關鍵工藝步驟包括柵氧形成、離子注入和金屬化。為增強抗擊穿能力，可采用厚柵氧設計以減少電場穿透，但需權衡與射頻性能（如跨導）的平衡。優化漂移區摻雜輪廓至關重要：通過多次離子注入形成漸變摻雜，可平滑電場峰值。例如，采用磷或砷的傾斜注入，能有效緩解結邊緣的電場集中。表面鈍化層（如氮化硅）的使用可以減少界面陷阱，抑制熱載流子效應。研究表明，這些工藝優化可將器件可靠性提升至數千小時以上。

布局與版圖設計對抗擊穿性能有顯著影響。在射頻集成電路中，LDMOS往往以多指狀結構實現大功率輸出，但布局不當會導致局部過熱和電場失衡。為應對此，可采用叉指狀布局并增加源極金屬覆蓋，以改善散熱和電流分布。另外，添加場板和隔離環是常見技術：場板（如多晶硅或金屬延伸）能調制漂移區電場，降低峰值；隔離環（如深N阱）則防止橫向擊穿和閂鎖效應。在版圖層面，優化接觸孔排列和降低寄生電阻電容也有助于提升整體抗擊穿能力。例如，通過仿真工具（如TCAD）進行電場模擬，可指導布局優化，使擊穿電壓達到理論值的90%以上。

電路級協同設計不容忽視。在射頻集成電路中，LDMOS通常嵌入匹配網絡和偏置電路中，其抗擊穿性能受外圍元件影響。采用自適應偏置技術，如溫度補償電路，可動態調整工作點，避免過壓應力。集成保護二極管或限流器能在瞬態事件（如ESD）中提供旁路路徑。仿真與測試結合是驗證設計的關鍵：通過負載牽引測試和加速壽命試驗，可以評估器件在實際射頻環境下的抗擊穿性能。數據顯示，綜合優化后，LDMOS在2.4GHz頻段下，擊穿電壓可超過50V，滿足5G等高壓應用需求。

適用于射頻集成電路的抗擊穿LDMOS設計是一個多維度工程問題，涉及器件物理、工藝技術和電路集成。通過結合RESURF結構、工藝優化、版圖布局以及電路保護策略，可顯著提升器件的可靠性和性能。隨著新材料（如氮化鎵）和三維集成技術的發展，LDMOS設計將進一步演進，為射頻集成電路的高功率應用開辟新路徑。設計者需持續關注工藝進步和仿真工具更新，以實現更高效、更穩健的抗擊穿解決方案。
